ZLG系列中药浸膏喷雾干燥机

项目分类 ： 喷雾干燥系列

概述 : 该机采用全封闭形式,配有三级净化装置，过滤后的空气达十万级要求。筒体装有冷壁装置,使壁温＜80℃,物料在壁上停留不会有焦化变质现象,大大增加了收粉率(达95%以上),而且不会产生混药现象和粘壁现象。
  • 产品详情
  • 图片集锦
  • 相关工程
  • 动画演示
  • 应用案例

    概述

    ◆ 该机采用全封闭形式,配有三级净化装置，过滤后的空气达十万级要求。筒体装有冷壁装置，使壁温＜80℃，物料在壁上停留不会有焦化变质现象，大大增加了收粉率(达95%以上)，而且不会产生混药现象和粘壁现象。

    ◆ 基本原理：中药浸膏高速离心喷雾装置是离心式喷雾干燥技术在特定物料干燥中的应用，也是利用高速离心式雾化器使物料分散成雾状，与热空所充分接触，完成瞬间干燥，形成粉状成品的干燥装置。

    ◆ 中药浸膏专用喷雾干燥机是专门用来解决中药浸膏和植物提取液的喷雾干燥机，它解决了物料在原LPG高速喷雾干燥机在中药浸膏干燥中出现的以下情况：

    1.物料粘壁，收粉率低；

    2.物料在壁上停留时间长，产生物料的焦化变质现象；

    3.难以清洗，不符合GMP要求；

    4.产量低：LPG-150型喷雾干燥机,只能处理50-60kg/h料液。

    ◆ 鉴于以上状况，我公司根据中药浸膏的物料性质与工艺要求设计了中药浸膏专用干燥机难题，干燥后的物料颜色好、不变质，大大地提高了工厂的经济效益,中药浸膏与LPG高速离心喷雾干燥机相比有以下特点：

    1.采用了三级空气净化，使进风达到30万级要求；

    2.采用了冷壁装置，使内壁温度达到80℃,物料在壁上停留也不焦化；

    3.整个体积是原LPG标准离心喷雾的3.5倍；

    4.采用快开冲洗装置，适用于多品种生产要求；

    5.除尘采用了湿式除尘，使粉尘无外出，符合环保要求；

    6.采用气扫装置，其效果更令人满意；

    7.提供雾化器2台，并采用变频调速；

    8.采用了PLC控制，程控系统屏幕显示；

    9.可以配带冲洗装置；

    10.可以配采用干空气密闭输送。

    特点

    1、塔体具有冷风夹套。

    2、塔体上装有自动振打装置。

    3、塔体、管路配有快开清洗孔及排污孔。

    4、可以配自动控制恒温加料罐。

    5、可以配手工高压洗塔随机附件。

    6、与物料接触的部分采用不锈钢材料制作(或全不锈钢制造)。

    7、物料收集采用两级旋风除尘装置,或一级旋风除尘器和湿式除尘器。

    8、进风温度实现自动控制及连续装置。

    9、可以配气扫装置。

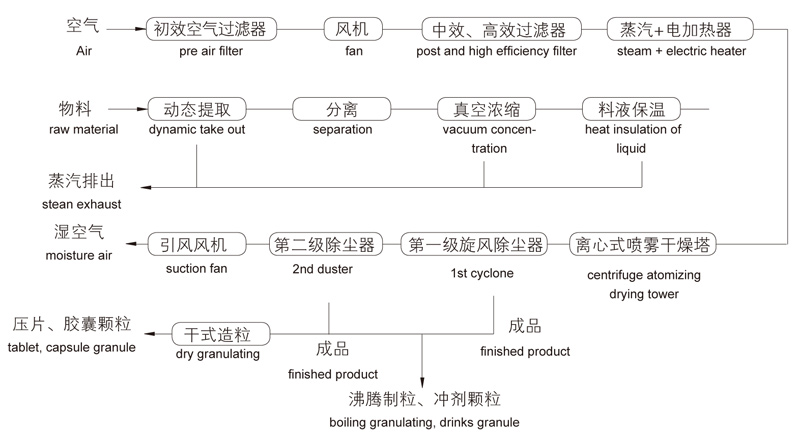

    流程图


    技术参数

    项目item

    ZLG-25

    ZLG-50

    ZLG-80

    ZLG-100

    ZLG-150

    ZLG-200

    ZLG-300

    水份蒸发量evaporation   capacity (kg/h)

    25

    50

    80

    100

    150

    200

    300

    料液处理量process  amount of material liquid(kg/h)

    25~34

    50~68

    80~108

    100~135

    150~203

    200~270

    300~406

    成品产量output of finished product(kg/h)

    4.8~7.2

    9.2~14

    14.8~22.4

    18.4~28

    28~42

    36.8~56.4

    55~85

    湿物料含固量solid  content of material liquid (%)

    18~25

    成品含水率moisture content of finished product (%)

    3~5

    电功率electric power(kw)

    63

    99

    132

    153

    204

    246

    330

    加热源heat source

    蒸汽加电steam    plus electricity

    产品捕集方式及效率
    collecting method of  product and its efficiency

    两级旋风除尘器或一级旋风除尘器及一级湿式除尘器95%
         two-grade cyclone or    one-grade cyclone and one-grade wet-method dedusted of 95%

    自控仪表automatic control meters and instruments

    热风温度及排风温度指标，自动调节温控仪indicator    of not air and exhaust air temperature.

    进风温度temperature    of air inlet (˚C)

    150~200

    出风温度temperature    of air outlet (˚C)

    80~100

    外形尺寸overall    dimensions (mm)

    长L
    宽W
    高H

    7000

    8000

    9800

    11000

    12200

    14100

    15000

    4000

    5000

    5700

    6200

    7000

    7800

    9000

    6900

    7400

    8000

    8900

    10000

    11000

    12000

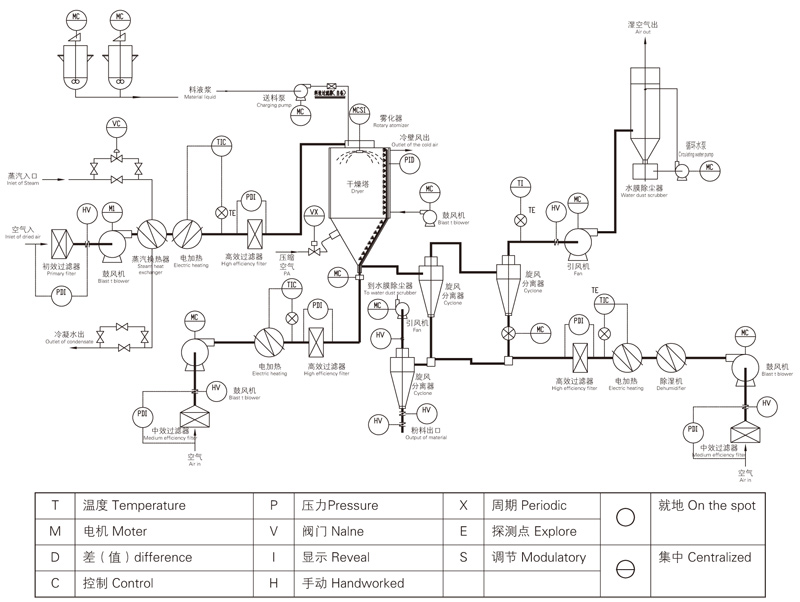

    安装示意图
