流化床干燥系列

< >

XF系列沸腾干燥机

项目分类：流化床干燥系列

概述 : 沸腾干燥器，又称流化床，是由空气过滤器、沸腾床主机、旋风分离器、布袋除尘器、高压离心通风机、操作台组成。

产品详情
图片集锦
相关工程
动画演示
应用案例

概述

　　沸腾干燥器，又称流化床，经过30多年的使用、改进，目前在制药、化工、食品、粮食加工等方面，越来越体现它的重要作用。它是由空气过滤器、沸腾床主机、旋风分离器、布袋除尘器、高压离心通风机、操作台组成。由于干燥物料的性质不同，配套除尘设备时，可按需要而进行，可同时选择旋风分离器、布袋除尘器，也可选择其中的一种。一般来说，比重较大的物料只需选择旋风分离器。比重较轻的物料需配套布袋除尘器，并备有气力送料装置供选择。本设备有连续型与间隙式两种操作方式。

特点

◆ 设备处理量大，排放量也较大，粉尘通过内置布袋或外置除尘器收集。

◆ 物料在干燥机内的停留时间和温度可以设定调节。

◆ 设备结构简单、维修方便，床层内温度分布均匀。

◆ 设备可进行连续、半连续或间歇操作。

◆ 适用于流动性较好的粉粒体物料干燥，湿含量及粘结性较高的物料，应在干燥前进行预处理。

◆ 床孔结构可根据物料要求调整，料层厚度可以通过溢流板调节。

◆ 出料端床面可以设置冷却段，方便直接冷却后包装。

原理

　　洁净的热风经阀板分配进入床体内，从加料器进入的湿物料被热风形成沸腾状态。由于热风与物料广泛接触，增强了传热传质的过程，因此在较短时间内就可干燥。如用连续型，物料从床体的一头进入，经过几十秒至几分钟沸腾干燥，自动从床体另一头流出。本设备一般进行负压操作。

应用

　　医药药品、化工原料、食品、粮食加工、饲料的干燥作业。如；原料药、压片颗粒、中药冲剂、保健食品、饮料冲剂、玉米胚芽、饲料、塑料树脂、柠檬酸和其它粉粒状物料的干燥除湿。适用物料粒径一般为0.1~6mm，******粒径为0.5~3mm。

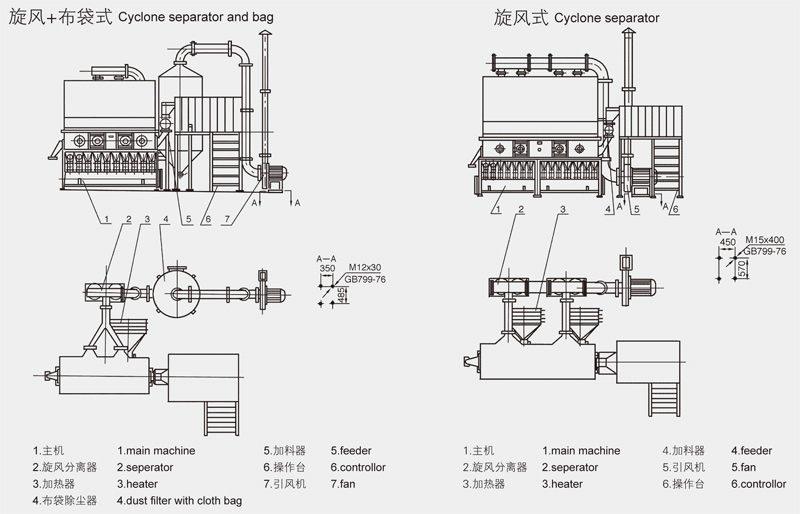

安装说明

◆ 各设备需摆放平整，用底脚螺丝固定，各部件密封良好。

◆ 风机可摆放于室外或自建消音室内。平面布置可根据具体情况酌情调整。

技术参数

型号规格 Model	床层面积 Area of bed layer (㎡)	干燥能力 Drying capacity (kg H₂O/h)	风机功率 Power of fan (kw)	进风温度 Temperature of inlet air (℃)	物料温度 Temperature of raw material (℃)	外形尺寸(主机) Overall dimensions (main machine) LxWxH (m)	占地面积 Occupied area (㎡)
XF0.25-1(原XF10)	0.25	10~15	5.5	120~140	40~60	1x0.6x3.35	18
XF0.25-2(原XF20)	0.5	20~25	7.5	120~140	40~60	2x0.6x3.35	25
XF0.25-3(原XF30)	1.0	30~45	15	120~140	40~60	4x0.6x3.35	35
XF0.25-6	1.5	52~75	22	120~140	40~60	6x0.6x3.35	40
XF0.3-2	0.6	~30	7.5	120~140	40~60	2x0.70x3.4	25
XF0.3-4	1.2	42~60	18.5	120~140	40~60	4x0.70x3.4	38
XF0.3-6	1.8	63~90	30	120~140	40~60	6x0.70x3.4	45
XF0.3-8	2.4	84~120	37	120~140	40~60	8x0.70x3.4	56
XF0.3-10	3.0	105~150	48	120~140	40~60	10x0.70x3.4	70
XF0.4-4	1.6	56~80	30	120~140	40~60	4x1x3.58	18
XF0.4-6	2.4	84~120	37	120~140	40~60	6x1x3.58	56
XF0.4-8	3.2	112~160	48	120~140	40~60	8x1x3.58	74
XF0.4-10	4.0	140~200	70	120~140	40~60	10x1x3.58	82
XF0.4-12	4.8	168~240	70	120~140	40~60	12x1x3.58	96
XF0.5-4(原XF50)	2.0	70~100	30	120~140	40~60	4x1.2x4.1	50
XF0.5-6	3.0	105~150	40	120~140	40~60	6x1.2x4.1	70
XF0.5-8	4.0	140~200	70	120~140	40~60	8x1.2x4.1	82
XF0.5-10	5.0	175~250	105	120~140	40~60	10x1.2x4.1	100
XF0.5-12	6.0	210~300	140	120~140	40~60	12x1.2x4.1	140
XF0.5-14	7.0	245~350	147	120~140	40~60	14x1.2x4.1	180
XF0.5-16	8.0	280~400	169	120~140	40~60	16x1.2x4.1	225
XF0.5-18	9.0	315~450	197	120~140	40~60	18x1.2x 4.1	268
